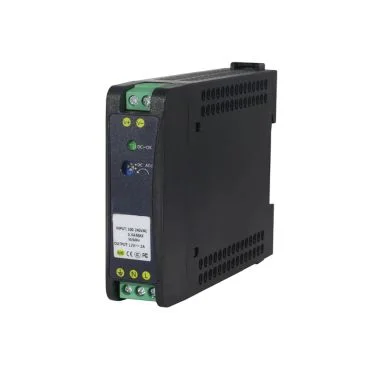

eRize ERZ-PSR24-0100-T0000-4070-30A-I - Fuente de Alimentación Industrial, DC 24V - 1A (24W), Carril DIN, Temperatura de

eRize - Switches Industriales ERZ-PSR24-0100-T0000-4070-30A-I Fuente de Alimentación Industrial de 24W para carril DIN con amplio rango térmico Carril DIN Entrada 90-264 VCA -40 a 70 °C 24 W Carcasa metálica Protección completa Esta fuente de alimentación industrial de 24W está diseñada para operar en entornos exigentes con un rango térmico de 40 a 70 grados Celsius. Su carcasa metálica garantiza una excelente disipación de calor, asegurando un funcionamiento estable y fiable en aplicaciones de control industrial que requieren robustez y durabilidad ante las condiciones ambientales más adversas. Dispone de una entrada universal de 90 a 264 VCA y cuenta con protecciones avanzadas contra sobrecarga, sobrevoltaje y cortocircuito. Cumple con las normativas de seguridad y compatibilidad electromagnética, ofreciendo una solución eficiente y competitiva para alimentar equipos en entornos industriales críticos. Especificaciones técnicas Alimentación Voltaje CC (DC) 12 VCC Ajuste de fábrica del voltaje de salida 11.8.00-12.2 VCC (Vin: 220 VCA / Carga: 0 A) Corriente nominal de salida 2.0 A Rango de corriente de salida 0-2.0 A Potencia nominal de salida 24 W Potencia pico de salida total 36 W (tiempo mantenido 10s / 220 VCA) Corriente pico de salida 2.5 A (tiempo mantenido 10s / 220 VCA) Rango de voltaje de salida 11.8-12.3 VCC Precisión de voltaje estabilizado ±1% (@ entrada 90-264 VCA, 100% de carga) Sobretensión de voltaje (Overshoot) ≤5.0% Rango de voltaje de entrada 90-264 VCA Rango de voltaje nominal de entrada 100-240 VCA Voltaje de arranque 90 VCA Corriente de entrada <0.60 A @115 VCA, <0.30 A @ 230 VCA Corriente de irrupción de arranque (Inrush Current) <60 A @ 230 VCA Factor de potencia PF>0.6 (a plena carga) Sobrecarga de salida (Over Power) 28.8-36 W Modo intermitente (Hiccup mode). (Método de prueba: Aumentar la corriente de salida hasta activar la protección. Modo de protección: Modo intermitente, autorecuperación tras liberar la sobrecarga). Sobrevoltaje de salida 13-14.5 V Modo intermitente. (Cortocircuitar los Pin1-2 de U8 para activar el modo intermitente. La salida se recupera tras eliminar el cortocircuito). Nota: No utilizar voltaje externo. Sobrecorriente de salida 2.5-3 A Modo intermitente. (Método de prueba: Aumentar la corriente de salida hasta activar la protección. Modo de protección: Modo intermitente, autorecuperación tras liberar la sobrecorriente). Corriente de fuga Entrada a tierra ≤3.5 mA, Entrada a salida ≤0.25 mA (Entrada 264 VCA, Frecuencia 63 Hz) Corriente armónica EN61000-3-2 Clase D Inmunidad a huecos y cortes de tensión EN61000-4-11 Entrada de alimentación AC90-264V Condiciones de uso TEMP / Humedad de funcionamiento -40 a 70 °C, 20%-95% HR sin condensación TEMP / Humedad de almacenamiento -40 a 85 °C, 10%-95% HR sin condensación Coeficiente de temperatura ±0.03%/°C (0-50 °C) Vibración Rango de frecuencia 10-500 Hz, aceleración 2G, cada ciclo de barrido 10 min. 6 ciclos de barrido a lo largo de los ejes X, Y y Z Impacto Aceleración 20G, duración 11 ms, 3 choques en cada uno de los ejes X, Y y Z Altitud 2000 m Amplio rango de temperatura de funcionamiento -40 a 70 °C General Modelo ERZ-PSR24-0100-T0000-4070-30A-I Grupo de salida 1 Regulación de línea (Line Regulation) ±0.5% (@ entrada 90-264 VCA, 100% de carga) Regulación de carga (Load Regulation) ±1% (@ entrada 90-264 VCA, 0-100% de carga) Tiempo de inicio de salida <3S @115 VCA, <1.6S @230 VCA (100% de carga) Tiempo de mantenimiento de salida >20ms @230 VCA (100% de carga) Eficiencia >85.0% @115 VCA, >84.0% @ 230 VCA Cortocircuito de salida Utilizando un cable de cobre con suficiente sección y una longitud de 15 cm ± 5 cm para cortocircuitar directamente el puerto de salida puede estar cortocircuitado durante mucho tiempo y se restaurará automáticamente tras eliminar el cortocircuito. Rigidez dieléctrica Entrada-Salida: 3 KVAC/10 mA Entrada-Carcasa: 1.5 KVAC/10 mA Salida-Carcasa: 0.5 KVDC/10 mA. El tiempo de cada prueba es de 1 min. Prueba de conexión a tierra Condiciones de prueba: 32 A / 2 minutos, Impedancia de tierra: <0.1 ohmios. Resistencia de aislamiento Entrada-Salida: 10 M ohmios Perturbación conducida EN55022, EN55024, FCC PART 15 Clase B Interferencia radiada EN55022, EN55024, FCC PART 15 Clase B Inmunidad conducida EN61000-4-6 Nivel 3 Inmunidad radiada EN61000-4-3 Nivel 3 Clase B Inmunidad a descargas electrostáticas (ESD) EN61000-4-2 Nivel 4 Clase B Inmunidad a transitorios eléctricos rápidos (Burst) EN61000-4-4 Nivel 4 Clase B Inmunidad a ondas de choque (Surge) EN61000-4-5 Nivel 4 Clase B Rizado y ruido (Ripple Noise) Valor pico a pico ≤100 mV. (Método de medición: El terminal debe conectarse en paralelo con condensadores de 0.1 uF y 47 uF, y la medición debe realizarse con un ancho de banda de 20 MHz) Estándar de seguridad GB4943 / EN62368-1 Referencia de certificación Inmunidad a campos magnéticos (Frec. de red) EN61000-4-8 Nivel 3 Dimensiones 82.5 * 103 * 23 mm Inalámbrico Rango de frecuencia 47 Hz-63 Hz Frecuencia nominal 50 Hz/60 Hz
