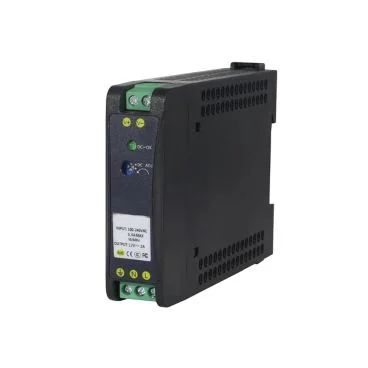

eRize ERZ-PSR12-0200-T0000-4070-30A-I - Fuente de Alimentación Industrial, DC 12V - 2A (24W), Carril DIN, Temperatura de

eRize - Switches Industriales ERZ-PSR12-0200-T0000-4070-30A-I Alimentación de 24W para carril DIN con carcasa metálica y rango de temperatura de -40 a 70ºC 12VCC 2A 24W Carril DIN -40 a 70ºC >85% Eficiencia Protección Cortocircuito Clase B EMC Esta fuente de alimentación industrial de 24W se integra directamente en carriles DIN estándar, ofreciendo una solución robusta para entornos exigentes. Su carcasa metálica garantiza una excelente disipación térmica, permitiendo un funcionamiento estable desde -40 hasta 70 grados Celsius. Cumple rigurosamente con las normativas europeas de corrientes armónicas y emisiones electromagnéticas, asegurando la compatibilidad electromagnética necesaria en instalaciones críticas. Dispone de un amplio rango de entrada de 90 a 264VCA y una precisión de voltaje de ±1% bajo carga total. Incluye protecciones avanzadas contra sobretensiones, sobrecorrientes y cortocircuitos que se restablecen automáticamente, ideal para cargas inductivas o capacitivas. Con una eficiencia superior al 85% y un bajo nivel de ruido, es el componente perfecto para alimentar equipos de control industrial y automatización. Especificaciones técnicas Alimentación Voltaje CC 12VCC Ajuste de fábrica del voltaje de salida 11.8.00-12.2VCC (Vin: 220VCA / Carga: 0A) Corriente nominal de salida 2,0A Rango de corriente de salida 0-2,0A Potencia nominal de salida 24W Potencia pico de salida total 36W (tiempo mantenido 10s/220VCA) Corriente pico de salida 2,5A (tiempo mantenido 10s/220VCA) Rango de voltaje de salida 11.8-12.3VCC Precisión de voltaje estabilizado ±1% (@ entrada 90-264VCA, 100% carga) Sobretensión de voltaje (Overshoot) ≤5,0% Rango de voltaje de entrada 90-264VCA Rango de voltaje nominal de entrada 100-240VCA Voltaje de arranque 90VCA Corriente de entrada <0,60A @115VCA, <0,30A @ 230VCA Corriente de irrupción de arranque <60A @ 230VCA Factor de potencia PF>0,6 (a plena carga) Sobrepotencia de salida 28,8-36W Modo intermitente/Hiccup (Método de prueba: aumentar la corriente de salida hasta activar la protección. Modo de protección: intermitencia, autorecuperación tras liberar la sobrepotencia). Sobrevoltaje de salida 13-14,5V Modo intermitente (Cortocircuitar Pin1-2 de U8, modo intermitente. La salida vuelve a la normalidad tras retirar el cortocircuito). Nota: No utilizar voltaje externo. Sobrecorriente de salida 2,5-3A Modo intermitente (Método de prueba: aumentar la corriente de salida hasta activar la protección. Modo de protección: intermitencia, autorecuperación tras liberar la sobrecorriente). Corriente de fuga Entrada a tierra ≤3,5mA, Entrada a salida ≤0,25mA (Entrada 264VCA, Frecuencia 63Hz) Corriente armónica EN61000-3-2 Clase D Huecos e interrupciones de tensión EN61000-4-11 Condiciones de uso Temperatura / Humedad de trabajo -40℃-70℃, 20%-95%HR (sin condensación) Temperatura / Humedad de almacenamiento -40℃-85℃, 10%-95%HR (sin condensación) Coeficiente de temperatura ±0,03%/℃ (0-50℃) Vibración Rango de frecuencia 10-500Hz, aceleración 2G, cada ciclo de barrido 10 min. 6 ciclos de barrido a lo largo de los ejes X, Y y Z Impacto Aceleración 20G, duración 11ms, 3 choques en cada eje (X, Y, Z) Altitud 2000m General Grupo de salida 1 Regulación de línea (Line Regulation) ±0,5% (@ entrada 90-264VCA, 100% carga) Regulación de carga (Load Regulation) ±1% (@ entrada 90-264VCA, 0-100% carga) Tiempo de inicio de salida <3s @115VCA, <1,6s @230VCA (100% carga) Tiempo de mantenimiento de salida >20ms @230VCA (100% carga) Eficiencia >85,0% @115VCA, >84,0% @ 230VCA Cortocircuito de salida Utilizando un cable de cobre con sección suficiente y una longitud de 15cm±5cm para cortocircuitar directamente el puerto de salida puede cortocircuitarse de forma prolongada y se restaurará automáticamente tras eliminar el cortocircuito. Rigidez dieléctrica Entrada—Salida: 3KVCA/10mA, Entrada--Carcasa: 1,5KVCA/10mA Salida---Carcasa: 0,5KVCC/10mA, el tiempo para cada prueba es de 1 min. Prueba de toma de tierra Condiciones de prueba: 32A/2 minutos, Impedancia de tierra: <0,1 ohmios. Resistencia de aislamiento Entrada-Salida: 10M ohmios Perturbación conducida EN55022, EN55024, FCC PARTE 15 Clase B Interferencia radiada EN55022, EN55024, FCC PARTE 15 Clase B Inmunidad conducida EN61000-4-6 Nivel 3 Inmunidad radiada EN61000-4-3 Nivel 3 Clase B Inmunidad a descargas electrostáticas EN61000-4-2 Nivel 4 Clase B Transitorios eléctricos rápidos (Burst) EN61000-4-4 Nivel 4 Clase B Ondas de choque (Surge) EN61000-4-5 Nivel 4 Clase B Rizado y ruido (Ripple Noise) Valor pico a pico ≤100mV. (Método de medición: el terminal debe conectarse en paralelo con condensadores de 0,1uF y 47uF, y la medición debe realizarse con un ancho de banda de 20MHz) Estándar de seguridad GB4943/EN62368-1 ■Referencia □Certificación Inmunidad a campos magnéticos de frecuencia de red EN61000-4-8 Nivel 3 Dimensiones 82,5*103*23mm Inalámbrico Rango de frecuencia 47Hz-63Hz Frecuencia nominal 50Hz/60Hz
