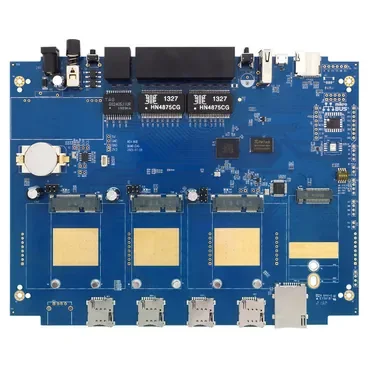

Alfa Network PCBA-QUADE-E4G (512M) OpenWrt Embedded 4G/WiFi Board (512M)

Alfa Network PCBA-QUADE-E4G (512M) (PCBA-QUADE-E4G (512M)) Placa base universal para router 4G/5G y Wi-Fi con procesador MediaTek MT7621A y 5 puertos Gigabit Ethernet MediaTek MT7621A 880 MHz dual-core 512 MB DDR3 RAM 5 puertos Gigabit 3 ranuras mini PCIe 1 ranura M.2 B-key Soporte PoE 802.3at Lector microSD SDXC Esta placa base Quad-E4G ofrece un rendimiento excepcional para la creación de redes de acceso móvil y puntos de acceso inalámbricos. Gracias a su procesador MIPS de doble núcleo y su arquitectura flexible, permite ensamblar routers con múltiples módulos de Wi-Fi o conectividad 4G/5G, adaptándose a las necesidades más exigentes de despliegue de red. La versatilidad de sus múltiples ranuras de expansión y sus interfaces Ethernet con soporte de descarga de hardware garantizan una gestión eficiente del tráfico de datos. Además, su compatibilidad oficial con OpenWrt y la inclusión de una consola de serie USB facilitan enormemente el desarrollo, la personalización del firmware y el mantenimiento de la infraestructura de red. Con protección ESD en los puertos y alimentación DC o PoE, esta placa es ideal para proyectos de IoT, redes empresariales o despliegues en exteriores. Su diseño compacto y la gran variedad de conectores disponibles la convierten en la base perfecta para construir soluciones de conectividad a medida con máxima flexibilidad. Quad-E4G_PCBA OpenWrt embedded multi 4G/WiFi and 5G router board (1) MediaTek MT7621A (880MHzdual-coreMIPS) equipped with 256 or 512 MB of DDR3 RAM (2) 5× Gigabit Ethernet with ESD protection (3) 3× mini PCIe (PCIe ×1, USB 2.0, microSIM) (4) M.2/NGFF B-key( USB 3.0/2.0, mini + microSIM) (5) 16/32/64 MB of SPI NOR flash (optional dual SPI NOR or SPI NOR + SPI NAND) (6) microSD (SDXC) flash card reader (7) RTC (I2C bus) with backup battery (8) 1× USB 2.0 Type-A (9) 1× micro USB Type-B for system serial console (10) 802.3at/af PoE support (optional module) (11) Push-pull micro SIM slot (12) Push-pull mini SIM slot Quad-E4G is a universal platform offering wide possibilities thanks to multiple expansion slots Quad-E4G offers extensive expansion options and decent performance. Three mini PCIe slots with both PCIe and USB buses, equipped with SIM slots, allows assembling a wireless router with multiple WiFi or 4G modules. An additional M.2 B-key slot makes it possible to create high-performance 4G/5G access point with LTE Cat. 6+. Five Gigabit Ethernet interfaces with hardware offload support will serve many end devices without the need to worry about throughput. Parameter Value SOC MediaTek MT7621A with 880 MHz dual-core (quad-thread) MIPS 1004Kc CPU RAM 256 MB of DDR3 Flash 32 MB of SPI NOR USB 1× USB 2.0 Type-A 1× USB 2.0 micro Type-B for system serial console access (driver free) Storage 1× microSD (SDXC) flash card reader Ethernet 5× Gigabit Ethernet with ESD protection Expansion 3× mini PCIe for 3/4G or WiFi module (PCIe ×1, USB 2.0, micro SIM, 3.3 + 5.0 V) 1× M.2/NGFF B-key 3042/3052 for 3/4/5G module (USB 3.0/2.0, mini + micro SIM) 1× mikroBUS™ socket (SPI and UART buses) Pin headers 4× 8-pin + 1× 6-pin SIM card (2.54 mm pitch) 1× 4-pin I C bus (2.54 mm pitch) 1× 4-pin system serial console (2.54 mm pitch) 2× 4-pin UART2/UART3 serial console (2.54 mm pitch) 2× 4-pin 3.3 and 5.0 V power supply (2.54 mm pitch) 1× 10-pin SPI flash programming (2.54 mm pitch) Button 3× push-button 1× power switch LED 1× power (green) 5× LAN/WAN (green) 3× mini PCIe (green) 1× M.2/NGFF (green) 1× status (green) Other RTC with CR2032 backup battery External hardware watchdog Software U-Boot with web-based firmware recovery and dual-image support Officially supported in OpenWrt 19.07+ (Linux Kernel 4.14) Power supply DC jack (5.4/2.0 mm) with lock for 24 V DC input Passive PoE input on LAN1 and optional 803.2af/at PoE module for WAN Mounting holes ∅ 3 mm, 200 × 123 mm Dimensions 210 × 140 × 16 mm
